38999 Series I type · bayonet coupling · 127 insert arrangements
GJB599 Series I is our 38999 Series I-type circular connector with fast bayonet coupling. It is built to GJB 599A Series I, with shell sizes 9 to 25, 127 insert arrangements, crimp, solder and PCB contacts, and hermetic receptacles.
| Parameter | Value | Condition |
|---|---|---|
| Dielectric withstanding voltage, service rating M | 1300 Vrms / 800 Vrms | Sea level / 21,336 m altitude, mated |
| Dielectric withstanding voltage, service rating N | 1000 Vrms / 600 Vrms | Sea level / 21,336 m altitude, mated |
| Dielectric withstanding voltage, service rating I | 1800 Vrms / 1000 Vrms | Sea level / 21,336 m altitude, mated |
| Dielectric withstanding voltage, service rating II | 2300 Vrms / 1000 Vrms | Sea level / 21,336 m altitude, mated |
| Insulation resistance | ≥ 5000 MΩ | Room temperature |
| Insulation resistance | ≥ 1000 MΩ / ≥ 200 MΩ | High temperature, non-hermetic / hermetic |
| Insulation resistance | ≥ 100 MΩ | After humidity |
| Shell-to-shell conductivity | 1–50 mΩ | Depends on finish — see finish table |
| EMI shielding | 50 dB at 10 GHz | Aluminum shells |
| Parameter | Value | Condition |
|---|---|---|
| Coupling | Bayonet | |
| Durability | 500 mating cycles | |
| Shock | 300 g, half-sine, 3 ms |
| Parameter | Value | Condition |
|---|---|---|
| Operating temperature | −65 to +200 °C | −65 to +175 °C for cadmium finish |
| Sine vibration | 10–2000 Hz, 30 g (100–2000 Hz), 3 × 4 h | |
| Random vibration | 50–2000 Hz, 1 g²/Hz (100–2000 Hz) | 2 × 8 h non-hermetic; 2 × 4 h hermetic |
| Random vibration | 25–2000 Hz, 5 g²/Hz (100–300 Hz), 2 × 8 h | |
| Damp heat, cyclic | 10 cycles × 24 h | GJB 1217, method 1002, type II |
| Hermetic receptacle leak rate | ≤ 1 × 10⁻⁸ Pa·m³/s | 0.1 MPa pressure differential |
| Operating altitude | ≤ 30,480 m | |
| Mould resistance | Grade 2, 28 days | GJB 150 |
GJB 599A Series I — Chinese specification for Series I bayonet circular connectors, the counterpart of MIL-DTL-38999 Series I.
Values not listed above — for example vibration level, leak rate or other environmental tests — can be tested to your requirements, including third-party testing. Specifications are subject to change; contact us for the current datasheet.
| Series code | Version | Notes |
|---|---|---|
| JY27467T | Plug | -U suffix for the reverse-side plug used with feed-through receptacles |
| JY27466T | Wall-mount square-flange receptacle, front mounting | |
| JY27656T | Wall-mount square-flange receptacle, rear mounting | |
| JY27496E | Box-mount square-flange receptacle, front mounting | |
| JY27505E | Box-mount square-flange receptacle, rear mounting | |
| JY27468T | Jam-nut receptacle | |
| JY27901T | Round-flange adapter receptacle | |
| JY27469Y / 27470Y / 27471Y | Hermetic receptacles: wall mount / jam nut / solder mount | |
| JY27468Y, JY27466Y …C | Hermetic bulkhead feed-through receptacles | Mate with a standard plug on one side and a -U plug on the other |

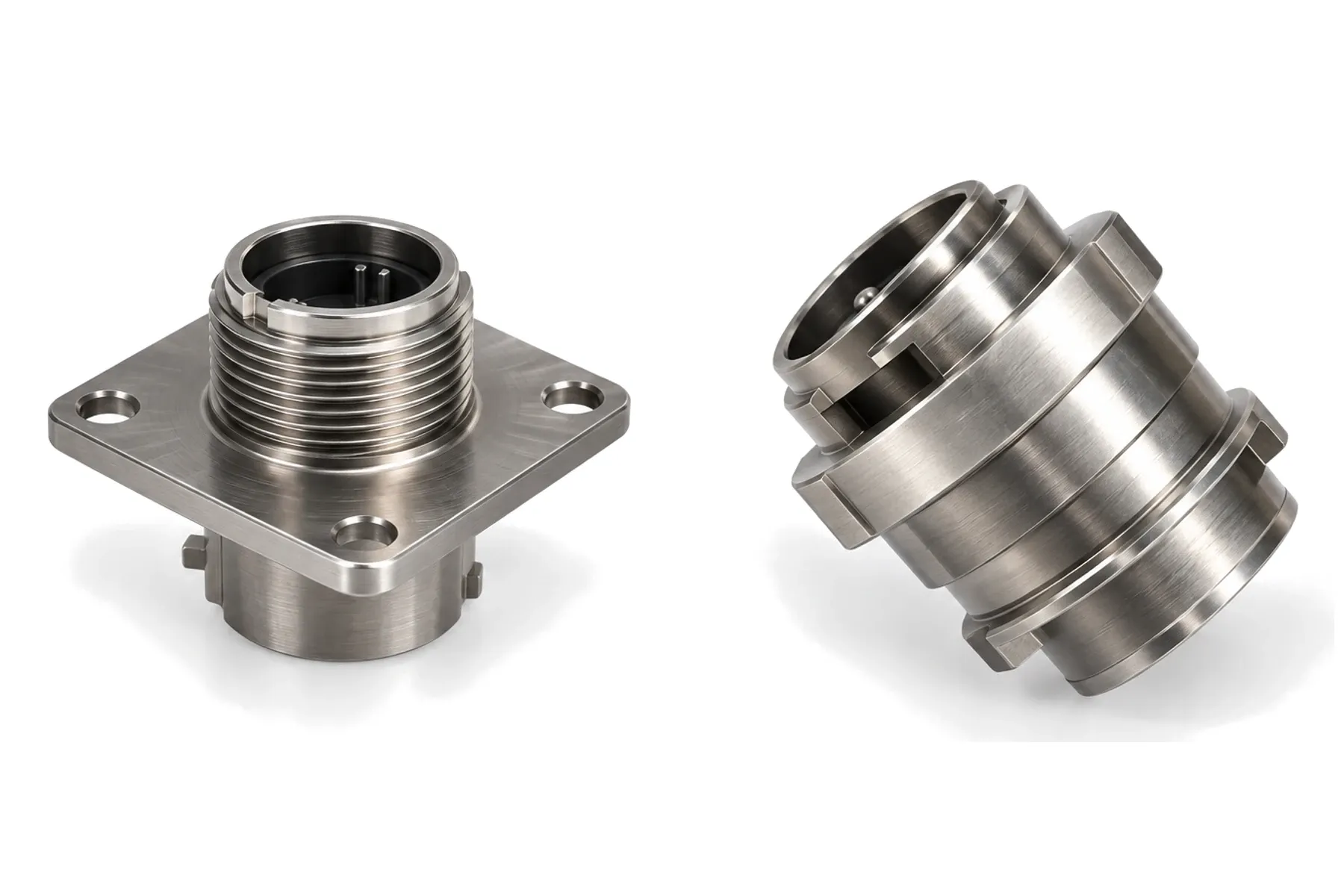

| JY27…M | Marine-environment version (M) | Stainless (E) or titanium (TA) shells for exposed decks and harsh semi-sealed areas; rated for acid salt spray, acid atmosphere and mould. Example: JY27467T17MTA35PN. |
| Code | Shell material | Finish | Shell conductivity | EMI shielding | Temperature | Salt spray |
|---|---|---|---|---|---|---|
| F | Aluminum alloy | Electroless nickel | 1 mΩ | 50 dB at 10 GHz | −65 to +200 °C | 48 h |
| B | Aluminum alloy | Olive-drab cadmium | 2.5 mΩ | 50 dB at 10 GHz | −65 to +175 °C | 500 h |
| E, K1 | Stainless steel | Passivated | 50 mΩ | — | −65 to +200 °C | 500 h |
| N | Stainless steel (hermetic) | Nickel | 1 mΩ | — | −65 to +200 °C | 48 h |
| TA | Titanium alloy | None (bare titanium) | 10 mΩ | 65 dB at 10 GHz | −65 to +200 °C | Acid salt spray rated (marine version) |
| Contact size | Engaging diameter | Contact resistance | Contact resistance (hermetic) | Current rating | Wire size |
|---|---|---|---|---|---|
| 22D | 0.76 mm | ≤ 14.6 mΩ | ≤ 28 mΩ | 5 A | AWG 22–26 (0.13–0.33 mm²) |
| 22 | 0.76 mm | Tested to your requirements | — | 5 A | AWG 22–26 |
| 20 | 1.02 mm | ≤ 7.3 mΩ | ≤ 12.0 mΩ | 7.5 A | AWG 20–24 (0.20–0.52 mm²) |
| 16 | 1.58 mm | ≤ 3.7 mΩ | ≤ 8.5 mΩ | 13 A | AWG 16–20 (0.52–1.31 mm²) |
| 12 | 2.41 mm | ≤ 1.83 mΩ | ≤ 5 mΩ | 23 A | AWG 12–14 (2.08–3.31 mm²) |
| 10 | 3.20 mm | ≤ 1 mΩ | — | 33 A | AWG 10 (5.26 mm²) |
| 8 twinax | — | Tested to your requirements | — | Signal (twinax) | Twinax cable to your requirements |
JY [type] [class] [shell] [finish] [arrangement] [contact] [key] [suffix]
Example: JY27505E15F35SN — Box-mount rear-mounting receptacle, no backshell thread, shell 15, aluminum with nickel, arrangement 15-35, crimp socket contacts, key N
| Code segment | Options |
|---|---|
| Type | |
| Class | |
| Shell | |
| Finish | |
| Arrangement | |
| Contact | |
| Key | |
| Suffix |
Hermetic receptacles do not use layouts with coax, shielded or twinax contacts.
Protective caps JY27501 (plug) and JY27502 (receptacle) are ordered separately.
127 standard layouts, viewed from the mating face of the pin insert. The arrangement number is written as shell size – layout (for example 25-35). The service rating sets the withstanding voltage (see specifications).
127 layouts
| Arrangement | Contacts | Contact sizes | Service rating |
|---|---|---|---|
| 9-03 | 3 | 3 × size 20 | I |
| 9-35 | 6 | 6 × size 22D | M |
| 9-44 | 4 | 4 × size 22 | M |
| 9-98 | 3 | 3 × size 20 | I |
| 11-02 | 2 | 2 × size 16 | I |
| 11-04 | 4 | 4 × size 20 | I |
| 11-05 | 5 | 5 × size 20 | I |
| 11-08a | 8 | 4 × size 20, 4 × size 22D | M |
| 11-35 | 13 | 13 × size 22D | M |
| 11-98 | 6 | 6 × size 20 | I |
| 11-99 | 7 | 7 × size 20 | I |
| 13-03 | 3 | 3 × size 16 | II |
| 13-04 | 4 | 4 × size 16 | I |
| 13-06 | 6 | 2 × size 12, 4 × size 20 | M |
| 13-06A | 6 | 2 × size 16, 4 × size 20 | M |
| 13-08 | 8 | 8 × size 20 | I |
| 13-08A | 8 | 4 × size 16, 4 × size 20 | M |
| 13-12 | 12 | 1 × size 12 coax, 11 × size 22D | M |
| 13-12A | 12 | 12 × size 20 | N |
| 13-16 | 16 | 3 × size 16, 13 × size 22D | N |
| 13-35 | 22 | 22 × size 22D | M |
| 13-98 | 10 | 10 × size 20 | I |
| 15-03 | 3 | 2 × size 12, 1 × size 16 | I |
| 15-04A | 4 | 4 × size 12 | M |
| 15-4B | 4 | 4 × size 12 coax | N |
| 15-05 | 5 | 5 × size 16 | II |
| 15-06A | 6 | 6 × size 16 | M |
| 15-13 | 13 | 4 × size 16, 2 × size 20, 7 × size 22D | M |
| 15-14 | 14 | 6 × size 16, 8 × size 22D | N |
| 15-15 | 15 | 1 × size 16, 14 × size 20 | I |
| 15-18 | 18 | 18 × size 20 | I |
| 15-19 | 19 | 19 × size 20 | I |
| 15-23 | 23 | 3 × size 16, 2 × size 20, 18 × size 22D | M |
| 15-32 | 32 | 9 × size 20, 23 × size 22D | M |
| 15-35 | 37 | 37 × size 22D | M |
| 15-97 | 12 | 4 × size 16, 8 × size 20 | I |
| 17-02 | 39 | 1 × size 8 twinax, 38 × size 22D | M |
| 17-06 | 6 | 6 × size 12 | I |
| 17-06C | 6 | 4 × size 12, 2 × size 22 | I |
| 17-08 | 8 | 8 × size 16 | II |
| 17-14 | 14 | 2 × size 12, 4 × size 16, 8 × size 20 | M |
| 17-15 | 15 | 5 × size 12 coax, 10 × size 22D | M |
| 17-19 | 19 | 4 × size 16, 11 × size 20, 4 × size 22D | M |
| 17-20 | 20 | 4 × size 12, 16 × size 22D | M |
| 17-26 | 26 | 26 × size 20 | I |
| 17-28A | 28 | 3 × size 12, 25 × size 22D | M |
| 17-30 | 6 | 3 × size 10, 3 × size 20 | N |
| 17-35 | 55 | 55 × size 22D | M |
| 17-42 | 42 | 42 × size 22 | M |
| 17-75 | 2 | 2 × size 8 twinax | N |
| 17-99 | 23 | 2 × size 16, 21 × size 20 | I |
| 19-06A | 6 | 3 × size 12 coax, 3 × size 16 | N |
| 19-11 | 11 | 11 × size 16 | II |
| 19-13 | 13 | 8 × size 12, 5 × size 20 | I |
| 19-17 | 17 | 2 × size 12, 15 × size 20 | M |
| 19-18 | 18 | 4 × size 8 twinax, 14 × size 22D | M |
| 19-18A | 18 | 4 × size 12 coax, 14 × size 22D | M |
| 19-20 | 20 | 8 × size 16, 4 × size 20, 8 × size 22D | M |
| 19-22 | 22 | 7 × size 12, 15 × size 22D | M |
| 19-28 | 28 | 2 × size 16, 26 × size 20 | I |
| 19-30 | 30 | 1 × size 16, 29 × size 20 | I |
| 19-32 | 32 | 32 × size 20 | I |
| 19-35 | 66 | 66 × size 22D | M |
| 19-45 | 67 | 67 × size 22D | M |
| 19-53 | 53 | 53 × size 22 | M |
| 19-82 | 8 | 8 × size 12 coax | I |
| 19-96 | 9 | 9 × size 12 | I |
| 21-10A | 10 | 10 × size 12 coax | II |
| 21-11 | 11 | 11 × size 12 | I |
| 21-13 | 13 | 2 × size 10, 7 × size 12, 4 × size 20 | M |
| 21-16 | 16 | 16 × size 16 | II |
| 21-24 | 24 | 24 × size 20 | I |
| 21-25 | 25 | 25 × size 20 | I |
| 21-27 | 27 | 27 × size 20 | I |
| 21-28 | 28 | 3 × size 10, 25 × size 22D | I |
| 21-35 | 79 | 79 × size 22D | M |
| 21-35A | 68 | 2 × size 12 coax, 66 × size 22D | M |
| 21-39 | 39 | 2 × size 16, 37 × size 20 | I |
| 21-39A | 39 | 2 × size 8 twinax, 4 × size 16, 33 × size 22D | M |
| 21-41 | 41 | 41 × size 20 | I |
| 21-61 | 61 | 6 × size 16, 55 × size 22D | M |
| 21-75 | 4 | 4 × size 8 twinax | N |
| 21-75A | 4 | 4 × size 12 | I |
| 23-02 | 85 | 85 × size 22 | M |
| 23-06H | 6 | 6 × size 10 | II |
| 23-14 | 14 | 14 × size 12 | I |
| 23-21 | 21 | 21 × size 16 | II |
| 23-26 | 26 | 8 × size 12, 18 × size 20 | M |
| 23-32 | 32 | 32 × size 20 | I |
| 23-34 | 34 | 34 × size 20 | I |
| 23-34A | 34 | 4 × size 12, 16 × size 16, 14 × size 22D | M |
| 23-35 | 100 | 100 × size 22D | M |
| 23-36 | 36 | 36 × size 20 | I |
| 23-44a | 44 | 2 × size 10, 4 × size 12, 38 × size 22D | M |
| 23-53 | 53 | 53 × size 20 | I |
| 23-55 | 55 | 55 × size 20 | I |
| 23-70 | 70 | 10 × size 20, 60 × size 22D | M |
| 23-72 | 72 | 2 × size 8 twinax, 70 × size 22D | M |
| 23-86 | 86 | 16 × size 20, 70 × size 22D | M |
| 23-97 | 16 | 16 × size 16 | I |
| 23-99 | 11 | 11 × size 16 | II |
| 25-02 | 100 | 100 × size 22 | M |
| 25-04 | 56 | 8 × size 16, 48 × size 20 | I |
| 25-07 | 99 | 2 × size 8 twinax, 97 × size 22D | M |
| 25-08 | 8 | 8 × size 8 twinax | N |
| 25-10 | 10 | 6 × size 10, 4 × size 12 | N |
| 25-11 | 11 | 9 × size 10, 2 × size 20 | N |
| 25-19 | 19 | 19 × size 12 | I |
| 25-20 | 30 | 3 × size 8 twinax, 1 × size 12 coax, 3 × size 12 shielded, 13 × size 16, 10 × size 20 | N |
| 25-24 | 24 | 12 × size 12, 12 × size 16 | I |
| 25-29 | 29 | 29 × size 16 | I |
| 25-31 | 31 | 2 × size 8 twinax, 5 × size 10, 12 × size 16, 12 × size 20 | M |
| 25-32 | 32 | 6 × size 10, 10 × size 16, 16 × size 20 | M |
| 25-35 | 128 | 128 × size 22D | M |
| 25-35A | 35 | 11 × size 12 coax, 24 × size 20 | M |
| 25-36 | 36 | 2 × size 8 twinax, 4 × size 10, 8 × size 16, 22 × size 20 | N |
| 25-39 | 39 | 2 × size 12, 17 × size 16, 20 × size 20 | M |
| 25-43 | 43 | 20 × size 16, 23 × size 20 | I |
| 25-45 | 45 | 8 × size 12, 37 × size 20 | M |
| 25-46 | 46 | 2 × size 8 twinax, 4 × size 16, 40 × size 20 | I |
| 25-61 | 61 | 61 × size 20 | I |
| 25-64a | 64 | 8 × size 16, 40 × size 20, 16 × size 22D | M |
| 25-69 | 69 | 10 × size 16, 15 × size 20, 44 × size 22D | M |
| 25-92 | 92 | 4 × size 20, 88 × size 22D | M |
| 25-93 | 118 | 8 × size 16, 110 × size 22D | M |
| 25-94 | 94 | 4 × size 12 coax, 8 × size 16, 82 × size 22D | M |
| 25-118G | 118 | 8 × size 16, 110 × size 22D | N |
Series I uses bayonet coupling for fast mating; Series III uses a triple-start threaded coupling that is self-locking under heavy vibration. Both use the same style of insert arrangements numbered by shell size and layout, for example 25-35.
GJB599 Series I is built to GJB 599A Series I, the counterpart of MIL-DTL-38999 Series I. Send us your D38999 part number and we will propose the matching configuration and samples for your mating test.
Yes — wall-mount, jam-nut and solder-mount hermetic receptacles, plus bulkhead feed-through receptacles, with leak rate ≤ 1 × 10⁻⁸ Pa·m³/s at 0.1 MPa.
Part number, drawing, pin-out or a short description of your application.
Our engineers match the configuration and reply with a drawing and quotation.
Samples are made to your order. Third-party testing to your specification is available on request.
You test the samples in your own equipment and approve them.
Production follows the approved sample configuration.
